아두이노 - 3. LED 제어

흔히 쓰는 5파이 고휘도 빨간색 LED 이다.

https://www.devicemart.co.kr/

① 1초 간격으로 LED 점등

일반 LED (13번핀 사용)

소스코드(일반적인 LED)

void setup() { pinMode(13, OUTPUT); } void loop() { digitalWrite(13, HIGH); delay(1000);    // 1초간격으로 LED 점등 digitalWrite(13, LOW); delay(1000);   // 1초간격으로 LED 점등 }





② PWM 사용하여 LED 밝기 제어

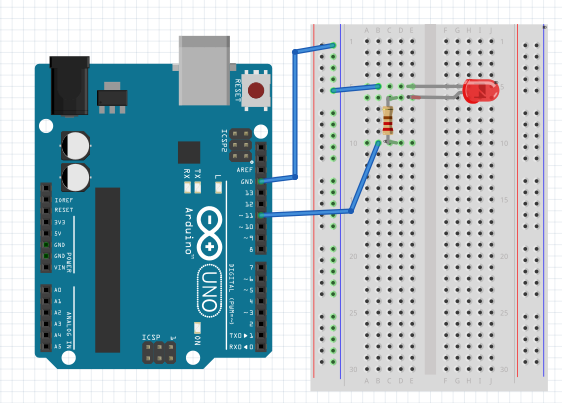

PWM 사용 LED (~11번핀 사용)

소스코드 (PWM 을 사용함)

void setup() { pinMode(11, OUTPUT);           //11번은 ~ pwm 핀 } void loop() { for(int i=0; i<=255; i++)  {        // i를 0 부터 255까지 반복 analogWrite(11, i);                  // 11번 핀을 PWM 제어 delay(10);   // 1초간격으로 LED 점등  } }
